En 10 ans de pose, j'ai vu des dizaines d'installations où la gaine « silencieuse » ne changeait rien — parce qu'elle était mal choisie ou mal montée. La Sono-Trap VDL, elle, fait le job, à condition de respecter quelques règles simples.
Guarantee safe & secure checkout
Quand un extracteur tourne à plein régime dans un espace de vie, le bourdonnement continu devient vite insupportable. La gaine insonorisée alu Sono-Trap VDL est conçue pour résoudre ce problème à la source : elle absorbe les vibrations sonores générées par le flux d'air à l'intérieur du conduit, là où une gaine aluminium standard se contente de les propager. En vingt ans d'installations, j'ai vu des dizaines de montages où le cultivateur investissait dans un extracteur silencieux haut de gamme… puis raccordait le tout avec une gaine alu basique qui réduisait l'effort à néant. La gaine silencieuse extracteur est le maillon que beaucoup négligent — et pourtant, c'est souvent le plus rentable en termes de décibels gagnés par euro dépensé.
La Sono-Trap VDL intègre une couche d'isolation phonique dense entre la paroi intérieure perforée en aluminium et l'enveloppe extérieure. Cette structure en sandwich piège les ondes sonores au lieu de les laisser rebondir contre une paroi lisse. Résultat : une réduction bruit extracteur mesurable dès le premier mètre, qui s'amplifie avec la longueur totale installée. Si ton espace de culture jouxte une chambre, un salon ou un bureau, cette gaine insonorisée alu transforme un bourdonnement permanent en un souffle à peine perceptible.

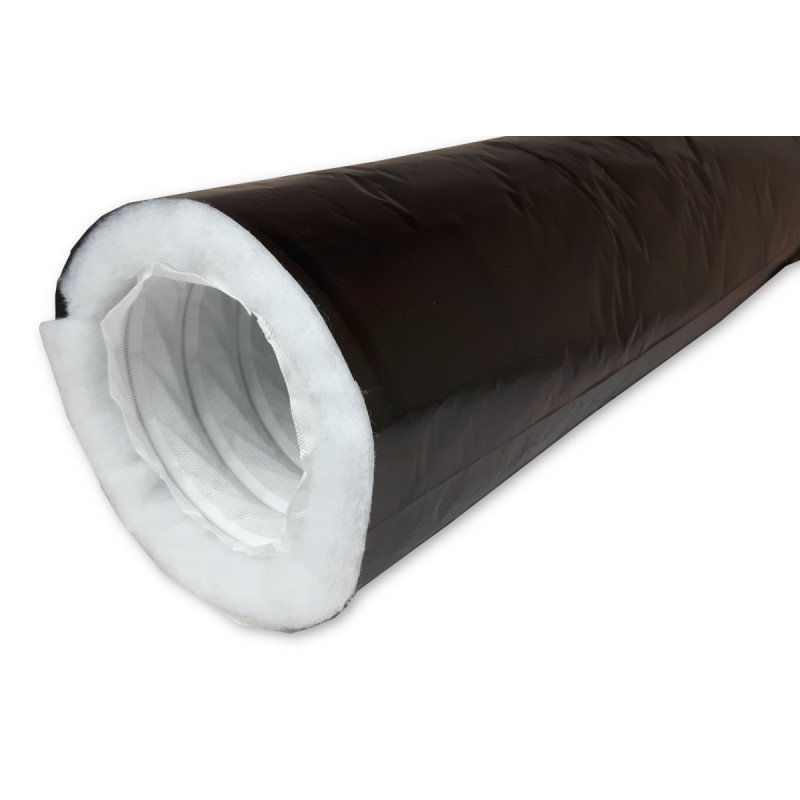

La Sono-Trap VDL est une gaine insonorisée alu à triple paroi. La couche intérieure est un tube aluminium perforé qui laisse passer les ondes sonores vers l'isolant. La couche intermédiaire est un matériau absorbant acoustique dense. La couche extérieure est une enveloppe aluminium laminée qui empêche la diffusion résiduelle vers l'extérieur. Cette construction en fait une véritable gaine acoustique extraction et non un simple conduit habillé de mousse.
| Diamètre nominal | Diamètre réel gaine | Extracteurs compatibles (exemples) | Débit recommandé (m³·h⁻¹) | Longueur disponible |
|---|---|---|---|---|
| 100 mm | 102 mm | TT 100, RVK 100 | 100 – 200 | 3 m / 6 m |
| 125 mm | 127 mm | TT 125, RVK 125, Prima Klima 125 | 200 – 400 | 3 m / 6 m |
| 150 mm | 152 mm | TT 150, RVK 150, Prima Klima 150 | 400 – 700 | 3 m / 6 m |
| 160 mm | 160 mm | Extracteurs industriels 160 | 500 – 800 | 3 m / 6 m |
| 200 mm | 203 mm | TT 200, RVK 200, Prima Klima 200 | 700 – 1200 | 3 m / 6 m |
| 250 mm | 254 mm | TT 250, RVK 250, Prima Klima 250 | 1200 – 1800 | 3 m / 6 m |
| 315 mm | 315 mm | Extracteurs haute capacité 315 | 1800 – 3000 | 3 m / 6 m |
| 400 mm | 406 mm | Extracteurs industriels 400 | 3000 – 5000 | 3 m / 6 m |
C'est l'erreur que je vois le plus souvent sur le terrain : un cultivateur commande une gaine insonorisée 125mm en pensant qu'elle s'adapte directement sur sa sortie d'extracteur de 125 mm. Or, le diamètre réel de la Sono-Trap en version « 125 » est de 127 mm. Même constat pour la version « 150 » qui mesure en réalité 152 mm, et la « 200 » qui fait 203 mm. Ces 2-3 mm d'écart ne sont pas un défaut — ils permettent justement d'enfiler la gaine par-dessus la sortie de l'extracteur puis de serrer avec un collier. Mais si tu raccordes à un conduit rigide de diamètre identique, il faudra un réducteur ou un manchon adaptateur. Vérifie toujours la correspondance exacte avant de commander.
Installer une gaine insonorisée alu ne se résume pas à la brancher entre deux points. La façon dont tu la poses détermine directement son efficacité acoustique. Voici la méthode que j'applique systématiquement après plus de 500 installations de gaines de ventilation.
Avant de couper quoi que ce soit, déroule la gaine au sol et trace le parcours complet entre ton extracteur (ou filtre à charbon) et la sortie murale ou le raccord suivant. Compte chaque virage. Chaque coude à 90° équivaut à environ 1 mètre de perte linéaire en termes de débit — et réduit aussi l'efficacité phonique puisque l'air comprimé dans le coude génère des turbulences qui créent du bruit supplémentaire. Privilégie toujours le parcours le plus court et le plus droit possible.
C'est le conseil d'installation le plus important et le plus ignoré. Une gaine isolée phonique culture comprimée en accordéon perd jusqu'à 40 % de son débit à cause des plis internes qui freinent l'air. Ces plis créent aussi des micro-turbulences bruyantes qui annulent partiellement l'isolation acoustique. Étire la gaine sur toute sa longueur avant de la fixer. Elle doit être tendue comme un tube rigide, pas molle comme un ressort.
Sur chaque raccord — sortie extracteur, entrée filtre à charbon, sortie murale — utilise un collier de serrage aluminium adapté au diamètre. Serre fermement mais sans écraser l'isolant de la gaine. Un adhésif aluminium en complément assure l'étanchéité du raccord et empêche les fuites d'air parasites qui sifflent.
La gaine doit être suspendue à des crochets ou des attaches de suspension, jamais posée directement sur le sol ou sur une étagère. Les points de contact créent des zones d'écrasement où l'isolant se comprime et perd ses propriétés acoustiques. De plus, le poids de la gaine au sol accentue les vibrations transmises par le sol, ce qui est exactement l'inverse de l'objectif recherché.
Une fois le montage terminé, allume l'extracteur à plein régime et passe la main le long de chaque raccord. Toute fuite d'air est une fuite sonore. Scelle avec de l'adhésif aluminium. Place-toi dans la pièce adjacente et écoute : le bourdonnement doit être nettement atténué par rapport à une gaine alu standard.
Erreur n°1 : Les coudes serrés. Un coude à 90° dans une gaine insonorisée alu crée une zone de turbulence où l'air comprimé rebondit contre la paroi, générant un bruit de souffle amplifié. Au lieu d'un coude à 90°, fais deux coudes à 45° séparés d'au moins 30 cm. Le débit est préservé et le bruit réduit de moitié dans le virage.
Erreur n°2 : Comprimer l'isolant. Si tu forces la gaine dans un passage trop étroit ou si tu la plies pour la faire entrer dans un placard, la couche absorbante se comprime et perd son pouvoir d'isolation. Une sono trap VDL comprimée à 50 % de son diamètre n'offre quasiment plus d'atténuation acoustique. Prévois un passage suffisamment large pour que la gaine conserve sa forme ronde sur toute la longueur.
Erreur n°3 : Longueur insuffisante. Prendre une longueur de 3 mètres en pensant économiser est une fausse bonne idée. L'isolation acoustique fonctionne proportionnellement à la longueur de gaine traversée par le flux d'air. Sur une installation avec un extracteur RVK 150 à plein régime, la différence entre 3 m et 6 m de gaine insonorisée alu peut représenter 5 à 8 dB supplémentaires d'atténuation — ce qui, à l'oreille, équivaut à diviser le bruit perçu par deux.
La Sono-Trap VDL est disponible en 8 diamètres : 102 mm, 127 mm, 152 mm, 160 mm, 203 mm, 254 mm, 315 mm et 406 mm. Elle se monte sur la ligne d'extraction, entre l'extracteur et le filtre à charbon ou entre l'extracteur et la sortie murale. C'est dans cette position que la gaine silencieuse extracteur est la plus efficace, car elle traite le bruit du flux d'air avant qu'il n'atteigne la sortie.
Les mesures ci-dessous ont été relevées à 1 mètre de la sortie de gaine, extracteur à plein régime, avec un sonomètre calibré. Elles donnent une idée réaliste de l'atténuation obtenue selon la longueur de gaine insonorisée alu installée.
| Configuration | Bruit sans gaine insonorisée (gaine alu standard) | Bruit avec Sono-Trap 3 m | Bruit avec Sono-Trap 6 m | Gain total (6 m) |
|---|---|---|---|---|
| Extracteur RVK 125 – 350 m³·h⁻¹ | 52 dB | 45 dB | 39 dB | −13 dB |
| Extracteur TT 150 – 520 m³·h⁻¹ | 58 dB | 50 dB | 43 dB | −15 dB |
| Extracteur Prima Klima 200 – 1050 m³·h⁻¹ | 64 dB | 56 dB | 49 dB | −15 dB |
| Extracteur RVK 250 – 1500 m³·h⁻¹ | 68 dB | 60 dB | 53 dB | −15 dB |
Ce qu'il faut retenir : −15 dB sur 6 m de gaine, c'est diviser le volume sonore perçu par environ 3. Le passage de 58 dB à 43 dB, par exemple, transforme un bruit de conversation forte en un murmure de fond. Pour les installations en appartement ou en pièce attenante à un espace de vie, cette différence change la qualité de vie au quotidien.
Pour une isolation phonique optimale sur les gros diamètres, compare avec la Gaine Phonic Trap 3 mètres Ø152mm ou la Gaine Phonic-Trap® 6M Ø152mm qui utilisent une technologie d'absorption différente. La Sono-Trap VDL reste un bon rapport performance/encombrement pour les configurations standard. Pour les installations à très haut débit (>1500 m³·h⁻¹), une Gaine Phonic Trap Ø254mm peut offrir une atténuation complémentaire.
Pense systématiquement à l'adhésif aluminium pour sceller chaque jonction. Une fuite d'air, même minime, crée un sifflement parasite qui peut annuler plusieurs décibels d'atténuation.
Privilégie toujours la longueur de 6 mètres si ton parcours le permet. L'atténuation sonore est proportionnelle à la longueur : une gaine insonorisée alu de 6 m atténue en moyenne 5 à 8 dB de plus qu'une version 3 m, ce qui représente une réduction du bruit perçu de près de 50 %. La version 3 m convient uniquement si ton parcours est très court et parfaitement rectiligne, sans aucun coude.
Le diamètre de la gaine acoustique extraction doit correspondre à la sortie de ton extracteur. Attention aux écarts : un extracteur de 125 mm se raccorde sur la Sono-Trap de 127 mm (le jeu de 2 mm permet l'emboîtement puis le serrage au collier). De même, une sortie 150 mm va sur la version 152 mm. Consulte le tableau de correspondance ci-dessus et vérifie toujours le diamètre réel avant de commander.
Trois règles essentielles : premièrement, tends la gaine au maximum pour éliminer les plis internes — une gaine isolée phonique culture comprimée en accordéon peut perdre jusqu'à 40 % de débit. Deuxièmement, limite les coudes et remplace chaque virage à 90° par deux coudes à 45° espacés. Troisièmement, ne sous-dimensionne jamais le diamètre : une gaine trop étroite par rapport au débit de l'extracteur crée des turbulences bruyantes et une perte de charge qui force le moteur, augmentant bruit et consommation.
